產品名稱 : 摻鉺光纖放大器/拉曼放大器混合集成模塊

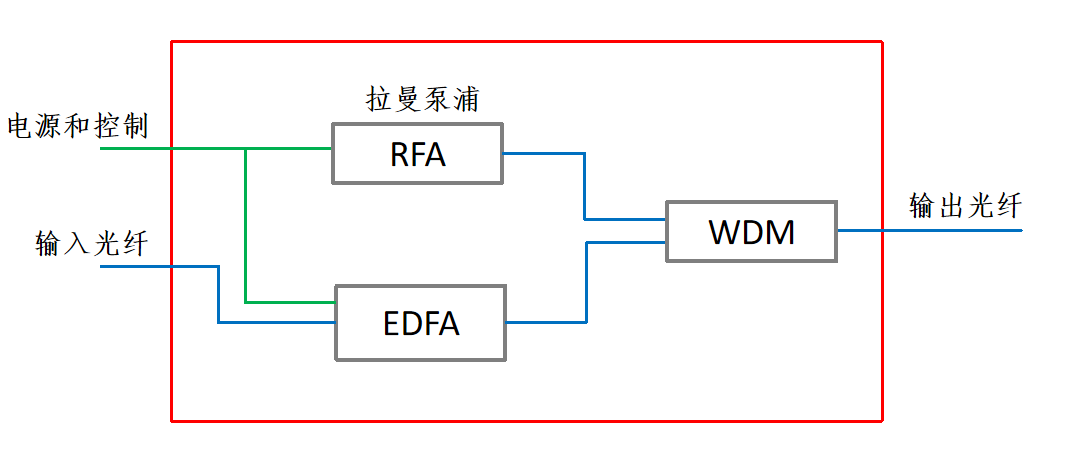

銘創光電生產的放大器模塊內部同時集成了摻鉺光纖放大器和一階拉曼光纖放大器泵浦，與傳統 EDFA 和拉曼放大系統相比，采用該模塊可顯著降低系統復雜性，減小體積，提高可靠性。適合用于超長距離的大容量高速光纖通信和光纖分布式傳感。
|
產品特點
|
應用領域
|
|
寬波長范圍
|
長距離光通信網
|
|
高增益系數
|
光纖分布式傳感
|
|
低噪聲指數
|
光纖激光器
|
|
參數
|
單位
|
數值
|
|
波長范圍
|
nm
|
1530~1565
|
|
輸入功率
|
dBm
|
-6~+3
|
|
飽和輸出功率
|
dBm
|
20/23@-3dBm輸入
|
|
噪聲指數
|
dB
|
5.0@-3dBm輸入
|
|
偏振相關增益
|
dB
|
<0.3
|
|
偏振模色散
|
ps
|
0.5
|
|
輸入/輸出端隔離度
|
dB
|
>35
|
|
光纖類型
|
-
|
SMF-28
|
|
連接頭類型
|
-
|
FC/APC
|
|
工作溫度
|
℃
|
-5 ～ + 35
|
|
工作濕度范圍
|
％
|
0-70
|
|
供電方式
|
-
|
DC 12V3A
|
|

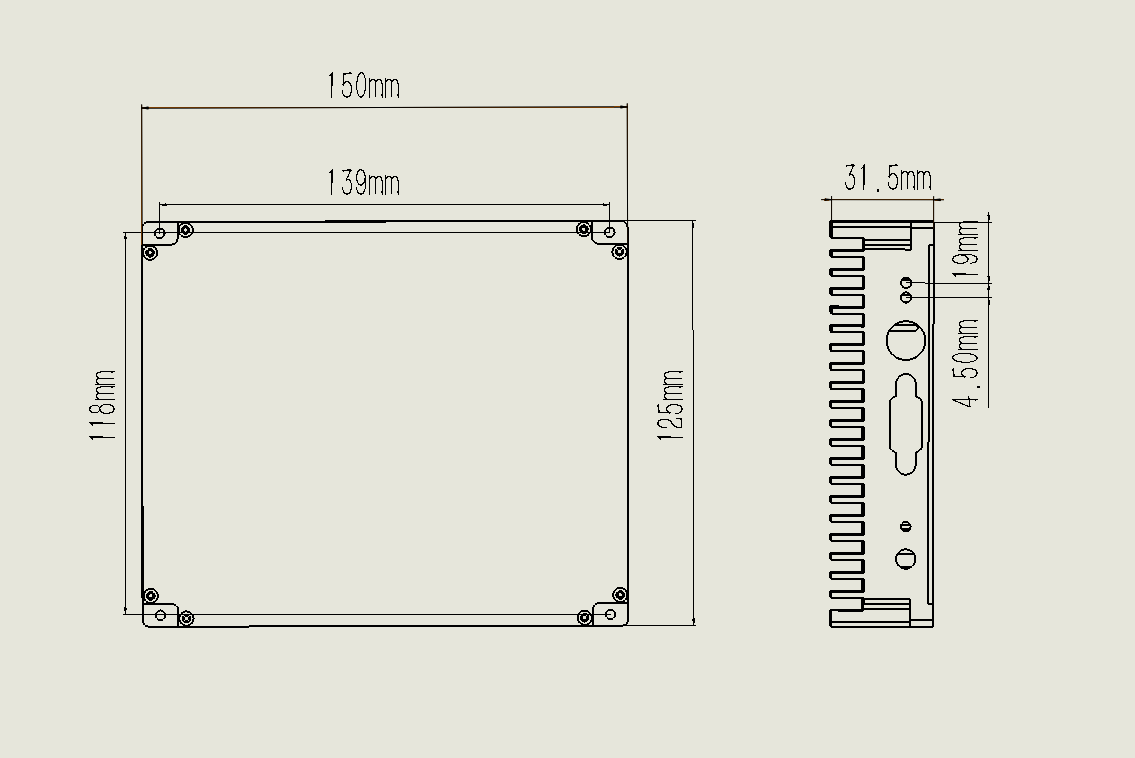

產品尺寸
|
mm
|
150(L)X125(W)x31.5(H)
|
|
通信接口
|
|
DB9接口和上位機軟件
|
|
工作模式
|
|
自動電流控制(ACC)/自動功率控制(APC)
|
|
參數
|
單位
|
數值
|
|
泵浦波長
|
nm
|
1425/1435/1455/1465
|
|
波長精度
|
nm
|
±5
|
|
泵浦功率max
|
mW
|
500
|
|
泵浦光偏振度DOP
|
-
|
5% (Type)，10%(Max)
|
|
光纖類型
|
-
|
SMF-28
|
|
連接頭類型
|
-
|
FC/APC
|
|
工作溫度
|
℃
|
-5 ～ + 35
|
|
工作濕度范圍
|
％
|
0-70
|
|
供電方式
|
-
|
DC 12V3A
|
|
產品尺寸
|
mm
|
模塊150(L)X125(W)x31.5(H)
|
|
通信接口
|
|
模塊的默認DB9接口和上位機軟件
|
|
工作模式
|
-
|
自動電流控制(ACC)
|
|
MCHEA
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
⑧
|
|
EDFA類型
|
EDFA功率
|
拉曼泵浦波長
|
拉曼泵浦功率
|
尾纖類型
|
尾纖長度
|
連接頭類型
|
封裝類型
|
|
|
BA-功率放大
|
20-20dBm
23-23dBm
S-其它
|
1455-1455nm
|
200-200mW
500-500mW
|
S2-SMF-28e
|
0-法蘭
1-1m
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
T1-臺式
M2-模塊帶通信接口
|
