光纖合束器您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖合束器 > 1.5um（6+1）x1泵浦&保偏信號合束器

產品名稱 : 1.5um（6+1）x1泵浦&保偏信號合束器

產品型號：MCPMPSC-61-F-1550-976/25-105/125/22-P12/130/20D-P25/300/09D-10-3

工作波長:1500-1570nm

功率 : 10W 20W 30W 50W 100W

光纖類型 : PM1550 PM12/130um,NA0.20/0.46

咨詢熱線
0755-23736280

(6+1)x1多模泵浦&保偏信號合束器專門設計用來應用于保偏高功率光纖激光器,光纖放大器領域,將6路多模泵浦光和1路保偏信號光合成進入單根雙包層光纖,信號光走纖芯,泵浦光走包層,實現泵浦光和信號光在同一根光纖中傳輸。泵浦效率和消光比高、插入損耗低,單臂承受功率高達300W,性能穩定可靠。

產品特點	應用領域
低插入損耗	光纖激光器
寬波長范圍/高承受功率	光纖放大器
高穩定性和可靠性	光學通信

產品指標

參數	單位	數值
結構類型	-	（6+1）x1
信號波長范圍	nm	1530-1575
泵浦波長范圍	nm	780-1000
泵浦光纖類型	-	105/125um NA0.22
信號輸入光纖類型	-	PM12/130um,NA0.20/0.46
輸出光纖類型	-	PM25/300um,NA0.09/0.46
信號插入損耗（最大值）	dB	0.7
泵浦效率（最小值）	%	95
消光比	dB	18
單臂輸入功率	W	100
M²	-	＜1.3
隔離度	dB	20
光纖長度	m	0.8或其它
封裝尺寸	mm	P2:65x12x7，P3:80x12x8，P4:100x15x10
工作溫度	℃	0~+75
儲存溫度	℃	-40~+85

測溫環境在25℃；不同功率選用的封裝尺寸不一樣，具體規格請聯系我們確認。

常規指標

類型	信號波長	泵浦光纖	輸入信號光纖	輸出光纖	信號插損	消光比	泵浦效率	單臂功率
(6+1)x1	1530-1575	105/125 0.22	PM1550	PM-GDF-1550	0.7dB	18dB	90%	25W
(6+1)x1	1530-1575	105/125 0.22	PM-GDF-1550	PM-GDF-1550	0.7dB	18dB	90%	25W
(6+1)x1	1530-1575	105/125 0.22	PM12/130um,NA0.20/0.46	PM12/130um,NA0.20/0.46	0.7dB	18dB	90%	50W
(6+1)x1	1530-1575	105/125 0.22	PM12/130um,NA0.20/0.46	PM25/300um,NA0.09/0.46	0.7dB	16dB	95%	100W

*其它指標要求和高功率條件可協商；如有特殊要求，可特別提出。

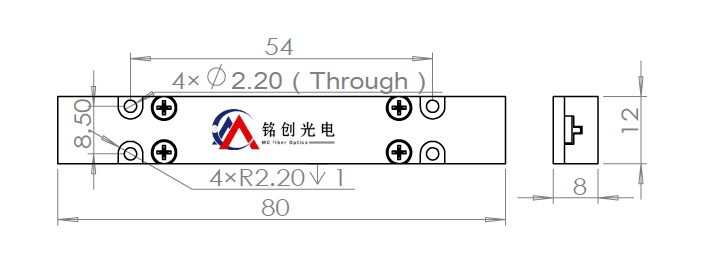

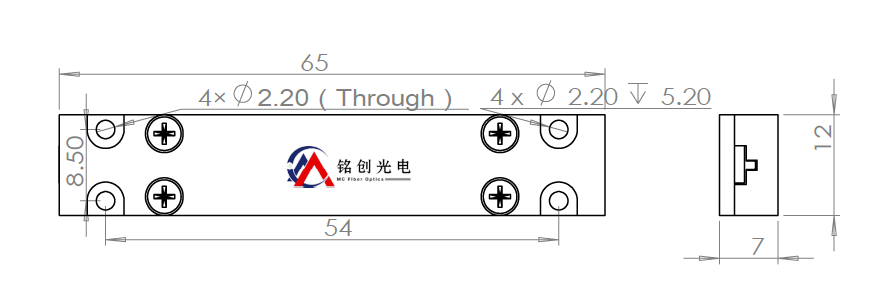

封裝尺寸

封裝尺寸	P2	P3	P4
mm	65x12x7	80x12x8	100x15x10

下載PDF格式的圖紙：

選型信息

MCPMPSC	①	②	③	④	⑤	⑥	⑦
	(N+1)x1	方向	信號波長	泵浦波長/泵浦功率	泵浦光纖	信號輸入光纖	輸出光纖
	61-(6+1)x1	F-前向 B-后向	1550-1550nm S-其他	915/25-915nm 25W 980/50-980nm 50W S-其它	105/125/22 -105/125um NA0.22 S-其它	P12/130/20D- PM12/130um NA0.20/0.46 S-具體光纖類型	P25/300/09D- PM25/300um NA0.09/0.46 S-具體光纖類型
	⑧	⑨
	光纖長度	封裝類型
	08-0.8m 10-10m S-其它	2-P2 3-P3 4-P4
